Guide de sélection des broches cylindriques

Les broches cylindriques présentent une forme cylindrique uniforme, avec les deux extrémités généralement chanfreinées pour faciliter l'insertion dans les trous. Ils obtiennent une fixation sûre grâce à un ajustement serré. Grâce à leur structure simple, leur précision constante et leur grande durabilité, ils sont largement utilisés dans l'assemblage de divers équipements, notamment des moules, des machines-outils, des composants automobiles, des instruments de précision et des machines de quincaillerie.

Fonctions principales

Les broches cylindriques sécurisent les positions relatives de deux ou plusieurs pièces, garantissant ainsi la précision de l'assemblage. Par exemple, ils positionnent les matrices fixes et mobiles dans les moules, les accessoires et pièces de machines-outils, ainsi que les corps et couvercles de boîtiers, évitant ainsi les écarts de position pendant le fonctionnement. De plus, les broches cylindriques aident à connecter les composants, à partager des charges et des couples mineurs et à améliorer l'intégrité structurelle des assemblages d'équipements.

Types courants

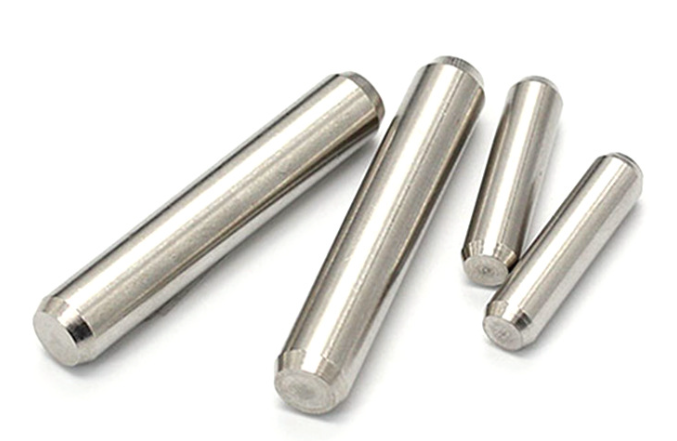

1. Goupilles cylindriques solides standard

Le type le plus polyvalent, généralement fabriqué en acier au carbone ou en acier inoxydable. Ils présentent une dureté élevée et un positionnement précis, ce qui les rend adaptés aux scénarios d'assemblage de précision nécessitant une fixation à long terme sans démontage fréquent.

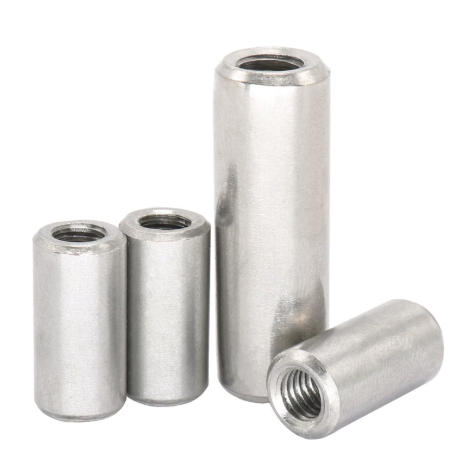

2. Goupilles cylindriques filetées internes

Dotés d'un filetage interne à une extrémité, ils sont spécialement conçus pour les trous borgnes. Le filetage permet un retrait facile, facilitant ainsi l'installation et le démontage sans endommager le trou d'épingle, ce qui est particulièrement utile pour l'entretien et les réparations ultérieures de l'équipement.

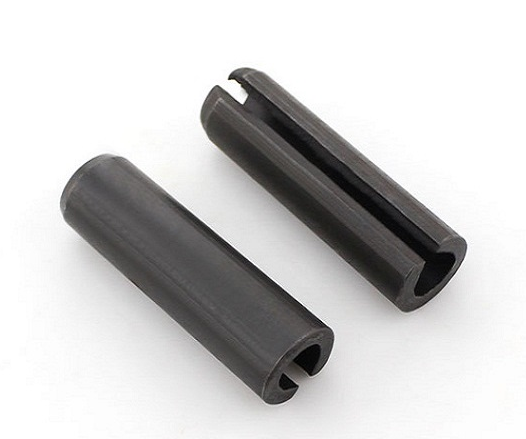

3. Goupilles cylindriques élastiques

Dotées d'une fente longitudinale et d'une structure creuse, ces broches sont élastiques, nécessitent une précision minimale dans l'usinage des trous et offrent d'excellentes capacités d'absorption des chocs et d'amortissement. Ils sont couramment utilisés dans les composants mécaniques soumis à des vibrations importantes.

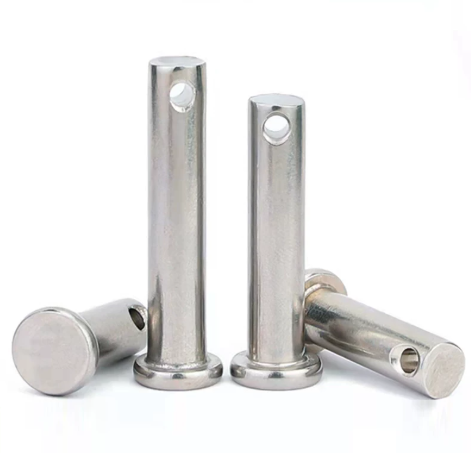

4. Goupilles cylindriques avec trous radiaux

Une extrémité comporte un trou traversant radial. Après l'assemblage, une goupille fendue peut être insérée pour verrouiller la goupille en place, l'empêchant de tomber. Ils conviennent aux applications soumises à de fortes vibrations et à des exigences anti-desserrage, telles que les machines extérieures et les châssis automobiles.

Lors de la sélection et de l'utilisation de broches cylindriques, choisissez simplement en fonction des conditions de fonctionnement réelles. Pour un assemblage de haute précision, les broches cylindriques en acier au carbone massif sont le choix préféré. Dans les environnements humides ou corrosifs, l’acier inoxydable résistant à la rouille est recommandé. Pour les applications nécessitant des démontages fréquents ou lorsque l'espace est limité, les broches cylindriques à filetage interne sont plus adaptées. Pour les structures mécaniques soumises à des vibrations importantes, les axes cylindriques élastiques sont l’option privilégiée.
