Pourquoi les goujons sont largement utilisés à la place des boulons hexagonaux à une extrémité

De nombreux acheteurs du secteur des machines, des structures en acier et des industries lourdes se posent la même question : les boulons hexagonaux à une extrémité sont faciles à installer, alors pourquoi les goujons sont-ils le choix universel pour les grands projets de machines, de chaudières, de pipelines et de structures en acier ? Les boulons à une extrémité ne sont pas médiocres en termes de performances, mais ils présentent des inconvénients inhérents dans les applications impliquant des connexions de composants épaisses, des démontages et assemblages fréquents, ainsi que des conditions de travail à haute température et haute pression. Dotés d'une structure sans tête avec des filetages aux deux extrémités, les goujons surmontent parfaitement les limites d'application des boulons à une extrémité.

1. Qu'est-ce qu'un goujon

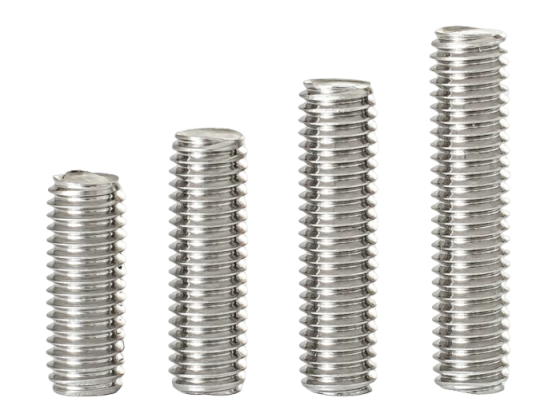

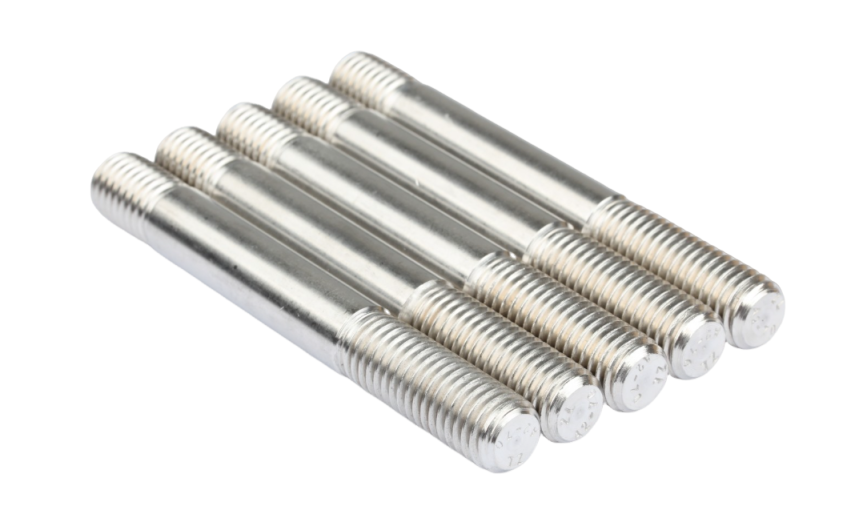

Le terme industriel standard est goujon, également connu sous le nom de vis à double extrémité. Il s'agit d'une attache sans tête avec des filetages usinés aux deux extrémités de la tige. La tige centrale est disponible en versions à tige lisse et entièrement filetée, et le diamètre de la tige peut être personnalisé sur demande. Il est largement utilisé pour les connexions fixes de toutes sortes de machines lourdes. Les produits sont fournis en acier au carbone et en acier inoxydable avec plusieurs qualités de résistance, conformes aux normes industrielles universelles, notamment DIN, ISO et ASME.

Les boulons conventionnels à une extrémité sont équipés d'une tête hexagonale et n'ont de filetage que d'un côté. En revanche, les écrous peuvent être serrés aux deux extrémités des goujons sans restrictions sur l'espace d'installation et l'épaisseur de la plaque — c'est la différence structurelle fondamentale entre les deux fixations.

2. Scénarios d'application typiques

• Composants auxiliaires détachables pour gros équipements
• Pour les pièces fréquemment démontées telles que les réducteurs, les sièges de garniture mécanique, les voyants d'équipement et les couvercles de récipients sous pression, une extrémité du goujon est vissée dans la base principale et les écrous sont fixés à l'autre extrémité après l'installation des accessoires.
• Connexions de plaques très épaisses et de joints longs
• Pour les poutres principales en acier, les brides épaisses et les grandes coques d'équipement, l'épaisseur totale des composants connectés dépasse la longueur maximale applicable des boulons à une extrémité. La tête des boulons à une extrémité ne peut pas être bien ajustée et ne laisse aucun espace de fonctionnement pour les clés. Les goujons avec écrous verrouillés aux deux extrémités sont idéaux pour l'épissage de plaques épaisses.
• Scénarios d’installation en espace étroit et intégré
• Les boulons d'ancrage, les supports de toit en béton, les brides de pipeline, les structures en acier de chaudière et les pièces de suspension de grue à tour ne permettent qu'un seul côté d'accéder à la fixation, sans place pour une tête de boulon. Une extrémité du goujon est vissée dans la base et l'écrou est serré extérieurement. Les boulons à une extrémité ne peuvent pas être installés ici en raison de l'obstruction de leurs têtes hexagonales.
• Équipements haute température, vibrations et haute pression
• Les machines minières, les oléoducs et gazoducs, les chaudières et les groupes électrogènes supportent des charges alternées et un fluage à haute température pour un fonctionnement à long terme. Les boulons à une extrémité ont tendance à se desserrer en raison de la concentration de contraintes au niveau de leurs têtes. Les goujons supportent une contrainte uniforme ; Lorsqu'ils sont associés à des rondelles de blocage, ils maintiennent une force de serrage stable pendant une longue période et réduisent les risques de sécurité causés par des connexions desserrées.

3. Avantages fondamentaux

• Conception sans tête, adaptée à une installation intégrée, aux espaces étroits et aux connexions à plaques très épaisses.
• Seul le goujon s'use lors de démontages et de montages répétés, protégeant les filetages internes des bases d'équipement et réduisant les coûts de maintenance.
• Répartition uniforme des contraintes aux deux extrémités, résistance exceptionnelle aux vibrations et résistance au fluage à haute température pour des performances de serrage plus fiables.

4. Notes clés sur l'anti-desserrage des connexions filetées

Les équipements miniers, les ponts, les chaudières et les installations chimiques sont constamment affectés par les vibrations et les fluctuations de température, ce qui peut éliminer instantanément la friction entre les filetages correspondants. Des charges alternées continues desserreront les écrous et provoqueront une défaillance des connexions, pouvant entraîner des fuites d'équipement, un effondrement structurel et d'autres accidents de sécurité. Tous les goujons doivent être assemblés avec des accessoires anti-desserrage tels que des rondelles élastiques, des contre-écrous et du frein-filet pour garantir la stabilité du serrage à long terme.

5. Traitements de surface courants pour les goujons

Les fixations nécessitent à la fois des performances anticorrosion et un ajustement de filetage interchangeable. Différents traitements de surface sont adaptés aux conditions de travail industrielles correspondantes :

Q1 : Dans quelles conditions de travail les goujons doivent-ils être utilisés à la place des boulons à une extrémité ?

R : Les goujons sont préférés pour les équipements nécessitant un démontage et un assemblage fréquents, des plaques très épaisses, des assemblages sans accès par clé d'un côté, des machines à haute température/vibration/haute pression et des applications de connexion d'ancrage intégrées.

Q2 : Comment empêcher les goujons de se desserrer pendant un service à long terme ?

R : Utilisez des contre-écrous et des rondelles élastiques. Sélectionnez des goujons revêtus de Dacromet pour les environnements à haute température, appliquez du frein-filet pendant l'assemblage et revérifiez régulièrement le couple.

Q3 : Comment sélectionner le bon traitement de surface pour les goujons ?

R : Choisissez le noircissement ou l’électrogalvanisation pour les équipements intérieurs ordinaires ; adopter le revêtement de zinc non électrolytique Dacromet pour les environnements extérieurs, marins et au brouillard salin ; choisissez des revêtements résistants aux hautes températures pour les chaudières et les équipements chimiques à haute température.

Présentation de l'entreprise

Aoke fournit des goujons personnalisés et des goujons entièrement filetés dans toutes les qualités d'acier au carbone et d'acier inoxydable. Nous proposons des options complètes de traitement de surface, notamment le noircissement, l'électrogalvanisation et le revêtement Dacromet, tous conformes aux normes internationales en matière de fixation. Un service de dessin personnalisé et une vente en gros en gros sont disponibles. N'hésitez pas à nous contacter pour des devis.
