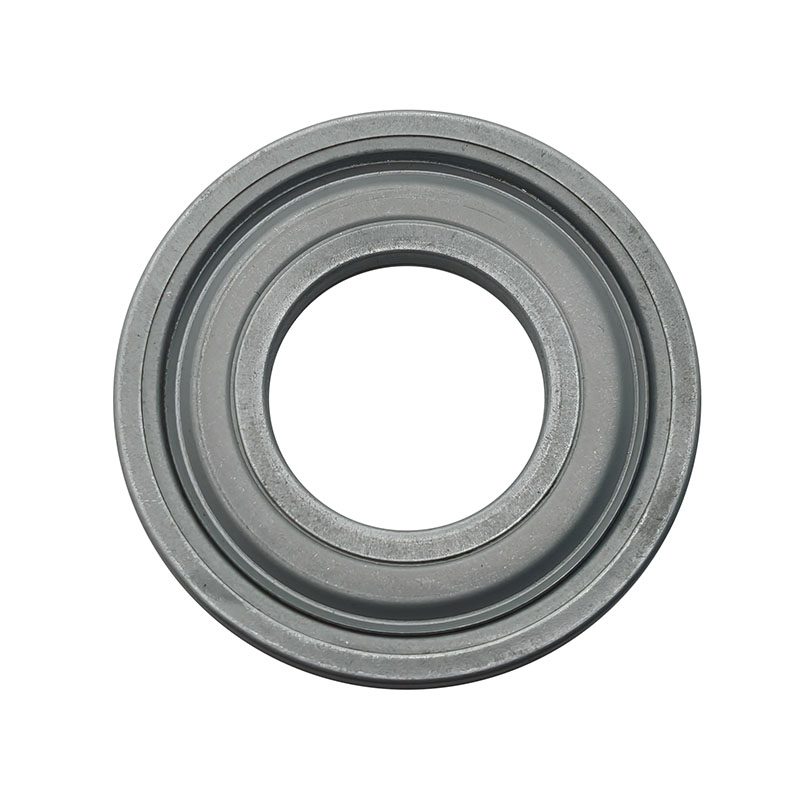

Sceau du labyrinthe

Le Labyrinth Seal est un type de joint qui réduit les fuites en incorporant de nombreuses chambres d’enroulement entre les composants rotatifs et fixes, représentant un modèle idéal de canal d’écoulement en labyrinthe. Sa structure comporte plusieurs dents d'étanchéité annulaires disposées séquentiellement autour de l'arbre, chaque dent formant une série d'espaces limitant le débit et de cavités d'expansion. Lorsque le fluide scellé passe à travers ces espaces labyrinthiques sinueux, un effet d'étranglement se produit, atteignant ainsi l'objectif de prévention des fuites.

Les joints labyrinthe sont fabriqués à partir de matières premières en acier ou en aluminium avec diverses options de traitement de surface. L'installation est rapide et simple, ne nécessitant généralement aucune reconstruction de la broche. Servissant souvent de barrière de protection principale, ces joints aident à prévenir les défaillances des roulements. Conçus pour protéger les roulements de haute précision de la rouille, de la contamination et des débris, ils contribuent à éliminer les pannes de roulements ou les problèmes de maintenance inattendus.

Paramètre de produit (spécification)

Application du produit

En raison du jeu entre le rotor et le carter dans les joints à labyrinthe, il n'y a pas de contact solide, éliminant ainsi le besoin de lubrification. Cette conception s'adapte à la dilatation thermique et convient aux applications à haute température, haute pression et grande vitesse. Par conséquent, cette configuration d'étanchéité est largement utilisée pour les joints d'extrémité d'arbre et les joints inter-étages dans les turbines à vapeur, les turbines à gaz, les compresseurs et les soufflantes, ainsi que pour les joints avant dans d'autres agencements d'étanchéité dynamiques.

Détails de production
